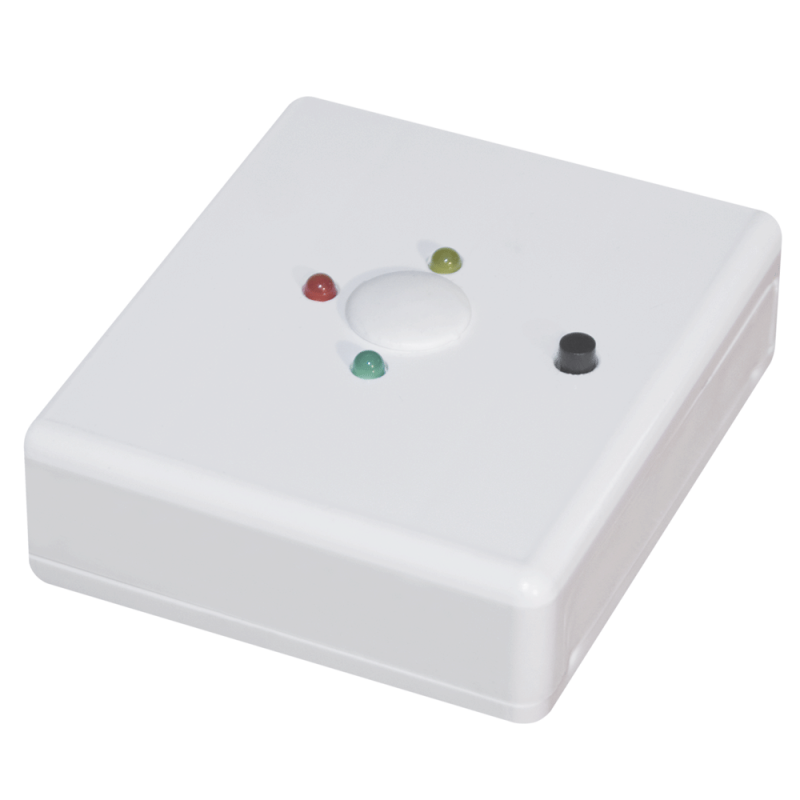

Модуль узгодження шлейфів МУШ-ДЛМ

Призначений для підключення по 2 - х провідного шлейфу сповіщувача пожежного димового лінійного « АРТОН -ДЛ » до чотирипровідним охоронно- пожежним приладам (ППК) , а також до пожежних ППК зі знакозмінним живленням шлейфу сигналізації

Забезпечує формування сигналу «ПОЖЕЖА» зміною величини опору або розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором червоного кольору при отриманні сповіщення "ПОЖЕЖА" від сповіщувача « АРТОН -ДЛ »
Забезпечує індикацію чергового режиму роботи індикатором зеленого кольору
Забезпечує формування сигналу « НЕСПРАВНІСТЬ » розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором жовтого кольору при отриманні сповіщення « НЕСПРАВНІСТЬ » від сповіщувача « АРТОН -ДЛ » при обриві або короткому замиканні в ланцюзі двухпроводного шлейфу
Забезпечує формування сигналу « НЕСПРАВНІСТЬ » розривом ланцюга сигнального шлейфу при відсутності живлючої напруги 12 В
Забезпечує обмеження струму короткого замикання на заданому рівні
Дозволяє відключати живлення двухпроводного шлейфу за допомогою кнопки « СКИДАННЯ »
Технічні характеристики
Струм споживання в черговому режимі: не більше 25 мА
Спосіб підключення до ППК: чотирьохпровідний ШС
Струм споживання в режимі ПОЖЕЖА: не більше 40 мА
Діапазон вхідних напруг: 10.2 – 13.8 В
Діапазон вихідних напруг в черговому режимі: 9.7 – 13.6 В
Струм короткого замикання в ланцюзі двухпроводного шлейфу: не більше 20 мА
Струм в ланцюзі двухпроводного шлейфу , що сприймається модулем , як черговий режим роботи: 2,0—5,5 мА
Струм в ланцюзі двухпроводного шлейфу , що сприймається модулем , як « НЕСПРАВНІСТЬ »: не більше 1,60 і не більше 18,0 мА
Струм в ланцюзі двухпроводного шлейфу , що сприймається модулем , як режим «ПОЖЕЖА»: 7,5—16,5 мА
Опір між контактами "3" і "2" в черговому режимі: ≤25 Oм
Габаритні розміри: 70x70x30 мм
Маса: 50 г
