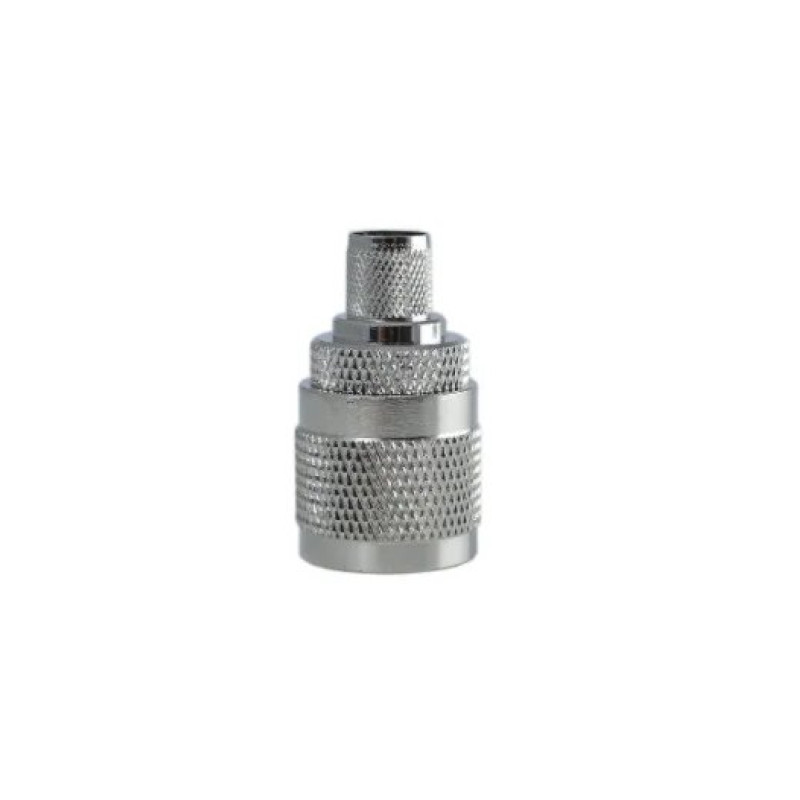

Конектор N-type (male)

Роз'єм N-type male – це класичний коаксіальний високочастотний інтерфейс стандарту Type-N, що використовується у системах зв’язку з робочим імпедансом 50 Ом. Даний N-male роз'єм встановлюється на кабель і забезпечує механічно міцне та електрично стабільне підключення до антен, базових станцій, Wi-Fi точок доступу, LTE/5G обладнання та радіосистем. Завдяки різьбовому з'єднанню штекер забезпечує герметичність та стійкість до вібрацій, що вкрай важливо для зовнішніх антенних систем. Штекер N-type широко використовується у телекомунікаціях, бездротових мережах, радіорелейних лініях, системах відеоспостереження, а також як N-type для 4G антени та 5G рішень.Корпус виготовляється з латуні з нікелевим покриттям, центральний контакт –зі струмопровідного сплаву (часто з покриттям), діелектрик –PTFE (тефлон), що гарантує стабільність параметрів у широкому температурному діапазоні.Основні технічні параметриТип інтерфейсу: Type-N (male)Хвильовий опір: 50 ОмРізьба з'єднання: 5/8"-24 UNEFРобочий частотний діапазон: до 11 ГГц (стандартне виконання)Матеріал корпусу: латуньПокриття корпусу: нікельМатеріал центрального контакту: латунь / сплав мідіПокриття контакту: нікельДіелектрик: PTFE (тефлон)Особливості будовиЗовнішня накатана гайка для зручного ручного закручуванняВнутрішня різьба в корпусіЦентральний контакт штифтового типуТефлоновий ізолятор білого кольоруРізьбове з’єднання забезпечує щільну фіксацію без люфтуМасивний корпус для мінімізації втрат і нагрівуЧастотні характеристикиРобочий діапазон: DC – 11 ГГцОптимальний для діапазонів: 700–900 МГц (GSM / LTE); 1800–2100 МГц; 2400 МГц (Wi-Fi 2.4); 2600 МГц (LTE); 3500 МГц (5G)Зберігає стабільні параметри в широкому частотному спектрі без суттєвого зростання КСХН.Електричні характеристикиНомінальний імпеданс: 50 ОмНизький рівень відбиття сигналу (VSWR залежить від якості монтажу)Висока допустима потужність (залежить від частоти та кабелю)Мінімальні втрати на з'єднанні при правильному обжиміВисока механічна стабільність контакту
