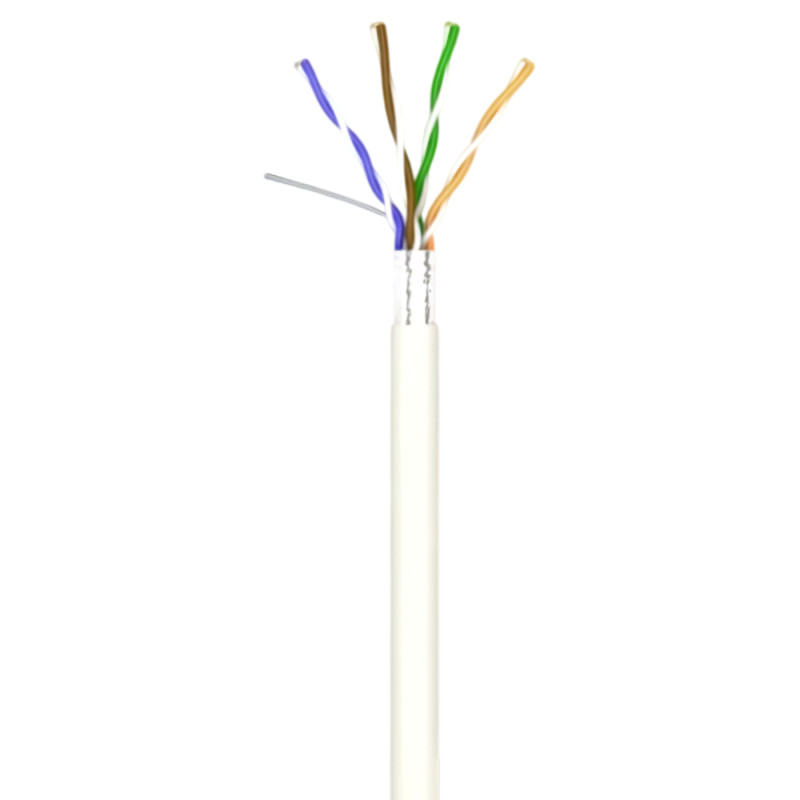

Кабель вита пара OK-Net КПВЭ-ВП (200) FTP, CAT5е, 4х2х0.51, бухта 305м

ЗАСТОСУВАННЯ PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт / с КОНСТРУКЦІЯ 1) Струмопровідна жила: мідний м"який дріт. Діаметр: 0,51 мм (24 AWG) 2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом. 3) Екран пари: алюмополімерная стрічка (металом всередину). Під екраном прокладена мідний луджений контактний дріт діаметром 0,4 мм. 4) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд. Колір оболонки: білий (ПВХ), помаранчевий або синій (LS0H) Максимальний діаметр кабелю: 6,6 мм УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ Для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури в умовах підвищених електромагнітних впливів. Експлуатується при частотах до 200 МГц. МЕХАНІЧНІ ХАРАКТЕРИСТИКИ Температурний діапазон: Під час монтажу -10 ° C ... +60 ° C Після монтажу -20 ° C ... +60 ° C Радіус вигину: Під час монтажу не менше 8 x діаметрів кабелю Після монтажу не менше 4 x діаметрів кабелю ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C Розтягуючи зусилля не більше 85 Н Опір постійному струму не більше 96 Ом / км Опір ізоляції не менше 5 ГОм / км Робоча ємність не більше 56 пФ / м Швидкість поширення сигналу не менше 0,68 с Затримка поширення сигналу не більше 534 + 36 / кв. кор. f нс / 100 м зміщення затримки на частоті: 100 МГц не більше 45 нс / 100 м Хвильовий опір в діапазоні частот: 1-100 МГц 100 ± 10 Ом 100-200 МГц 100 ± 15 Ом Загасання по екрану в діапазоні частот: 30-200 МГц до 40 дБ Випробувальна напруга між жилами, жилами і екраном (пост. Струм, 2 с) 2,5 кВ Робоча напруга (пост. Струм) 72 В Маркування На кабелі марки КПВЕ-ВП (200) 4х2х0,51 (FTP - cat.5e): OK-net <рік випуску> FTP CAT.5e 200 MHz 4Pr AWG24 NVP 68% ISO / IEC 11801 100 OHM K-29 <метражна мітка > На кабелі марки КПВонг-HFЕ-ВП (200) 4х2х0,51 (FTP - cat.5e LS0H): OK-net <рік випуску> FTP CAT.5e LS0H 200 MHz 4Pr AWG24 NVP 68% ISO / IEC 11801 100 OHM K -29 <метражна мітка>
