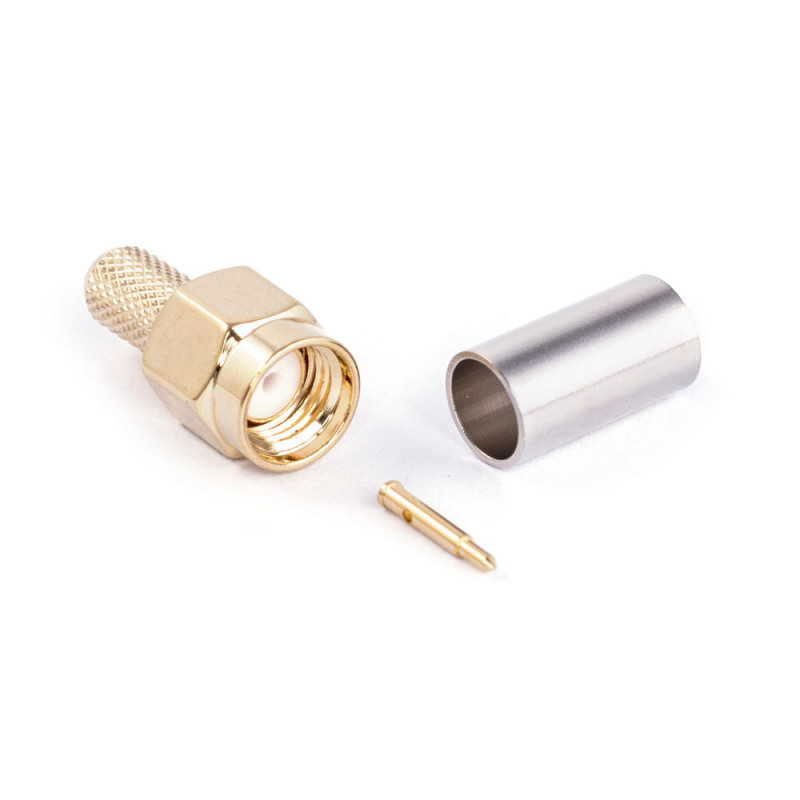

Конектор SMA-male на кабель RG58 обтискний

SMA-male RG58 –це радіочастотний роз’єм 50 Ом, призначений для монтажу на коаксіальний кабель RG-58C/U методом обтиску (crimp). Він використовується у телекомунікаціях, системах Wi-Fi, GSM/3G/4G/5G, GPS, у ВЧ-вимірювальних стендах та лабораторному обладнанні, де критично важливі стабільний контакт і низький рівень відбиття сигналу. Стандарт SMA (IEC 60169-15) гарантує сумісність із широким спектром антен, модемів, маршрутизаторів та підсилювачів, що мають SMA-female.Конструкція з PTFE-діелектриком та латунним корпусом із нікелевим/золотим покриттям забезпечує роботу в діапазоні до 12–18 ГГц і збереження імпедансу 50 Ом по всій лінії. Обтискна гільза формує щільний контакт із опліткою кабелю, а центральний пін –із жилою, що мінімізує перехідний опір і втрати на передачі/прийомі. Такий SMA конектор RG58 застосовується під час виготовлення та ремонту антенних кабелів, підключення зовнішніх антен до модемів і роутерів, у мобільних та автомобільних рішеннях, де потрібне знімне, але надійне ВЧ-з’єднання.Основні функції коннектораSMA-male RG58Передача ВЧ-сигналу з узгодженим імпедансом 50 Ом –зберігає параметри лінії, VSWR ≤1.25–1.5.Механічна фіксація кабелю RG-58 –обтискна гільза забезпечує міцний контакт оплітки та корпусу.Надійний електричний контакт центральної жили –пін із низьким перехідним опором (≤10 мОм).Сумісність із SMA-female –різьбове з’єднання для щільної посадки та стабільності на частотах до 12–18 ГГц.Зменшення відбиттів сигналу –точна геометрія та PTFE-діелектрик підтримують стабільний КСХ.Особливості і перевагиСтандарт IEC 60169-15 / MIL-C-39012 –відповідність міжнародним вимогам до SMA.PTFE (Teflon) діелектрик –термостійкість та стабільність параметрів у діапазоні −55…+155 °C.Покриття корпусу (Ni/Au) –захист від корозії та довготривала експлуатація.Універсальність застосування –підходить для телеком-інсталяцій, польових комплектів, автомобільних систем.Простий монтаж –обтиск без складних операцій; можливе паяння центральної жили.Комплектність –корпус, центральний пін і гільза для повноцінного складання.Технічні характеристики коннектораSMA-male RG58Тип: SMA-male (штекер), різьбове з’єднанняІмпеданс: 50 ОмЧастотний діапазон: DC – 12/18 ГГц (залежить від виробника)VSWR: ≤1.25–1.5Тип монтажу: обтиск (crimp)Кабель: RG-58C/U (Ø ≈4.95 мм)Матеріал корпусу: латуньПокриття: нікель / золотоЦентральний контакт: латунь, золоте покриттяДіелектрик: PTFEРобоча напруга: до 335 V RMSКонтактний опір: ≤10 мОмТемпературний діапазон: −55…+155 °CЯк підключити SMA-гайку на кабель RG-58C/U до антени?SMA-гайку під'єднують до кабелю RG-58C/U шляхом обтискання або паяння центральної жили та обплетення в корпус роз'єму, після чого гайка накручується на SMA-роз'єм антени до щільного з'єднання.Що вам знадобиться:Коаксіальний кабель типу RG-58C/USMA-гайка або SMA-вилка з різьбленнямАнтена зі SMA-роз'ємом – наприклад, MARKETNET Square SMAІнструмент для монтажу (паяльник або обжимка, канцелярський ніж, плоскогубці)Покрокова інструкція:Підготувати кабель RG-58C/U. Зніміть зовнішню ізоляцію кабелю на довжину приблизно 1.5 см.Обережно відгорніть мідне обплетення (екран) по колу.Зніміть частину внутрішньої ізоляції, щоб оголити центральну жилу (приблизно 3-5 мм).Встановіть SMA-гайку (роз'єм). Якщо це обжимний SMA-конектор – вставте кабель у корпус роз'єму так, щоб центральна жила пройшла через центральний пін.Закрутіть SMA-гайку до антени.Перевірте надійність з'єднання. Не допускайте надмірного натягу кабелю біля роз'єму – можна закріпити хомутиками.Тестуйте антену на рівень сигналу – якщо все підключено правильно, покриття має значно покращитись.Зверніть увагу! Кабель RG-58C/U – досить гнучкий і легкий у монтажі, але має вищі втрати на великих довжинах. Якщо кабель довший за 5 метрів – краще використовувати 5D-FB або інші низьковтратні варіанти.
